상세 정보 |
|||
| 강철 소재 :: | 일본 NAS630 및 NAS301 (NAS630은 주로 선택되거나 사용됩니다). | 기존 두께(mm):: | 1.6, 1.5, 1.8, 2.0mm |
|---|---|---|---|
| 작업 온도: | ≤400℃ | 평균 열 팽창 계수 (10-6/℃): | 10~12,15-17 |
| PCB 라미네이션 스틸 플레이트의 기존 치수 (mm의 L * W): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | 수명:: | 8-10 년 (참고 : 반복적 인 사용 후 스틸 플레이트가 더 얇아집니다. 플레이트 두께가 1.3mm 미만/1.3-1.6mm 사이의 강판 두께가 변형이나 워프를 보장하지 않아야합니 |
| 강조하다: | 매스 램 플레이트 PCB 라미네이션 스틸,핑 램 플레이트 PCB 라미네이션 스틸,MKSP-PCB-400 laminated steel판 |
||
제품 설명
PCB 라미네이션 강철판 MKSP-PCB-400
MKSP-PCB-400 프린트 서킷 보드 라미네이션 스틸 플레이트는 PCB 라미네이션 프로세스에 특별히 설계된 고 정밀, 신뢰할 수있는 솔루션입니다.고품질의 일본 철강 재료를 사용하여 고도의 생산 기술을 사용하여 제조되었습니다.이 강철판은 PCB 라미네이터에서 탁월한 성능을 제공합니다.
제품 개요
우리의 PCB 라미네이션 스틸 플레이트는 PCB 라미네이터에서 성숙하고 신뢰할 수있는 구성 요소로 자리 잡았습니다.우리는 PCB 라미네이션 프로세스의 엄격한 요구 사항을 충족하는 고정도의 라미네이트 철판 및 파티션 철판 시리즈를 제공하는 데 전문.
인쇄 회로 보드는 전자 산업에서 중요한 부품입니다.단열 재료에 전도성 구리 필름 패턴을 통해 전자 구성 요소 간의 전기 연결을 제공하는 것우리의 라미네이션 강철 판은 정확성과 신뢰성으로 이 중요한 제조 과정을 지원합니다.
주요 특징
- 고품질 일본식 철강 소재 (NAS630 & NAS301) 로 제조
- 첨단 열처리 기술 및 밀링 제조 공정
- 최저 고온 워크페이지, 서비스 수명이 길어집니다
- 우수한 열 전도성 및 열 확장 계수
- 높은 부식 저항성 및 뛰어난 경직성
- 각종 라미네이션 철강판 세탁기와 호환성
기술 사양
강철 소재:일본의 NAS630 및 NAS301 (NAS630이 주로 사용됩니다)
통상 두께:10.6mm, 1.5mm, 1.8mm, 2.0mm
사용 기간:8-10년 (장면 1.3mm 이하는 권장하지 않습니다)
표준 차원 (L × W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28
통상 두께:10.6mm, 1.5mm, 1.8mm, 2.0mm
사용 기간:8-10년 (장면 1.3mm 이하는 권장하지 않습니다)
표준 차원 (L × W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28
성능 매개 변수
| 매개 변수 | NAS630 매스 램 | NAS630 핀 램 | NAS301 매스 램 | NAS301 핀 램 |
|---|---|---|---|---|
| 두께 | 10.0-2.5mm | 10.0-2.5mm | 10.0-1.8mm | 10.0-1.8mm |
| 너비 | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| 길이 | ≤ 2410mm | ≤ 2410mm | ≤ 3150mm | ≤ 3150mm |
| 두께 허용 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 표면 거칠성 | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm |
| 워크페이지 정도 | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L/W 사이즈 허용 | ±1mm | ±1mm | ±1mm | ±1mm |
| 생산력 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| 팽창 강도 | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| 강도 HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| 작업 온도 | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| 열전도성 | 300°C에서 ≥25W/MK | 300°C에서 ≥25W/MK | 300°C에서 ≥18W/MK | 300°C에서 ≥18W/MK |
| 열 팽창 계수 | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
신청서
또한 PCB laminated steel plate, PCB pressed steel plate, PCB 파티션 스틸 플레이트, PCB 미러 스틸 플레이트 또는 PCB 프레스 스틸 플레이트로 알려져 있습니다.우리의 고 정밀 라미네이션 강철 판은 BURKLE를 포함한 다양한 PCB 라미네이터에서 널리 사용됩니다, LAUFFER, CEDAL, HELD, DATIAN, WEIDI, DIPUER 시스템

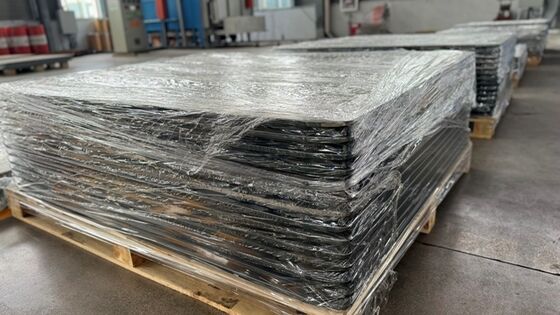

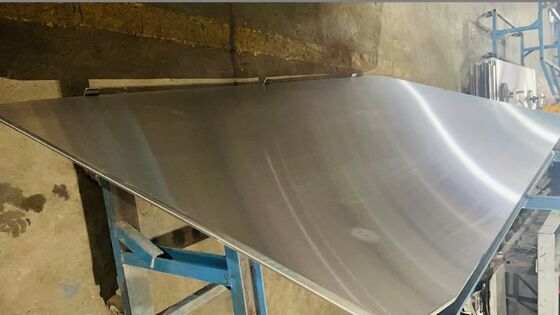

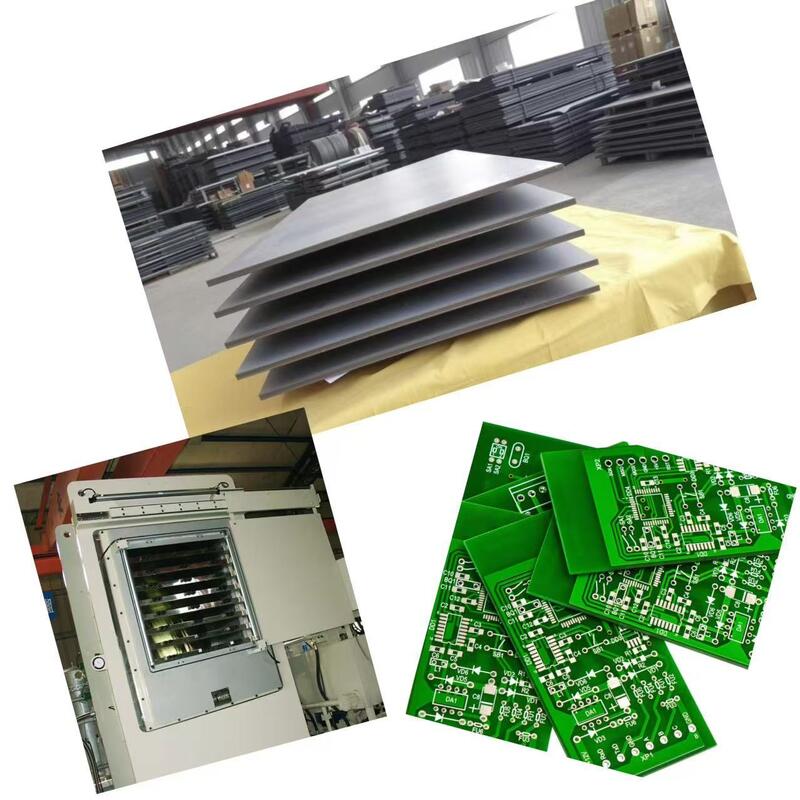

제품 이미지
