상세 정보 |
|||
| 주요강종: | 일본어 NAS630(선호), NAS301 | 기존 두께: | 1.5mm / 1.6mm / 1.8mm / 2.0mm |
|---|---|---|---|
| 서비스 수명: | 8~10년의 장기 재사용 가능 서비스 | 표준 크기(L*W mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 등 |
| 제품명: | CCL 적층 강판 | 두께 범위: | 1.0~2.5mm |
| 강조하다: | 일본의 고정도 NAS 합금 강철판,CCL 라미네이션 열 압축용 강철판,황금 접착 라미네이트 강철판 |
||
제품 설명

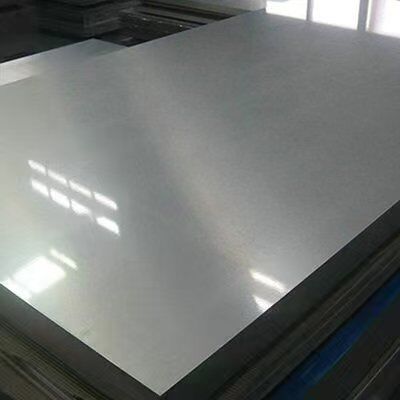

CCL 적층 강판 - 일본 고정밀 NAS 합금강
CCL(Copper Clad Laminate) 열간 프레스 생산을 위해 특별히 설계된 프리미엄 적층 강판으로 뛰어난 정밀도와 내구성을 자랑합니다.
제품개요
MKSP-CCL-400은 CCL(Copper Clad Laminate) 열간 프레스 생산 전용으로 설계된 성숙한 고정밀 적층 강판입니다. 다년간의 CCL 및 PCB 적층부자재 전문화를 통해 대형 CCL 기판의 엄격한 고온 프레싱 요구사항을 완벽하게 충족하는 프리미엄급 적층강판을 제공합니다.
이 시리즈는 수입된 일본 NAS 야금 원료, 주로 NAS630 및 NAS301 고팽창계수 석출 경화강을 채택합니다. 첨단 열처리와 정밀연삭 기술을 바탕으로 초고경도, 초저표면조도, 우수한 열전도율을 자랑하는 강판입니다.
BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI 및 DIPUER를 포함한 주류 CCL 라미네이터와 보편적으로 호환됩니다. CCL 적층판, 프레스강판, 칸막이판, 경면강판 등으로 널리 알려져 있으며, 고품질 CCL 제조를 위한 핵심 정밀 부자재입니다.
동박적층판(CCL)이란 무엇입니까?
CCL(Copper Clad Laminate)은 수지 함침 전자 유리 섬유 천과 단면 또는 양면 동박을 고온 열간 압착하여 만든 복합 기판입니다. 모든 PCB 제품의 기본 소재로서 완성된 인쇄회로기판의 회로 신호 전송 속도, 절연 성능, 가공 안정성 및 장기 신뢰성을 결정합니다.
기본사양 및 수명
- 주요 강철 등급:일본어 NAS630(선호), NAS301
- 기존 두께:1.5mm / 1.6mm / 1.8mm / 2.0mm
- 서비스 수명:8~10년의 장기 재사용 가능 서비스
- 사용법 알림:두께가 1.3mm 미만이면 교체하십시오. 1.3~1.6mm 두께의 판재는 변형이 없고 변형이 없고 표준 경도를 유지해야 합니다.
표준 크기(L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
핵심 제품 장점
| 성능 항목 | 제품 장점 |
|---|---|
| 프리미엄 원료 | 안정적인 라미네이션 성능을 위해 성숙한 열처리 및 정밀 연삭 장인 정신을 갖춘 최고급 일본산 NAS630/NAS301 철강 원료를 채택했습니다. |
| 초저변형 | 연속적인 고온 프레싱 시 변형이 최소화되어 CCL 기판 표면이 평평하고 균일함을 보장합니다. |
| 뛰어난 열 성능 | 최적화된 열전도율과 안정적인 열팽창계수로 적층 시 일관된 열전달 실현 |
| 높은 내구성 및 경도 | 우수한 내식성과 높은 구조적 경도로 장주기 산업 생산을 지원합니다. |
| 강력한 호환성 | 모든 유형의 산업용 강판 세탁기 및 주류 CCL 핫 프레스 장비에 완벽하게 적용 가능 |
전체 성능 매개변수 비교
| 기술항목 | NAS630 매스램 플레이트 | NAS630 핀램 플레이트 | NAS301 매스램 플레이트 | NAS301 핀램 플레이트 |
|---|---|---|---|---|
| 두께 범위 | 1.0-2.5mm | 1.0-2.5mm | 1.0-1.8mm | 1.0-1.8mm |
| 최대 너비 | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| 최대 길이 | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| 두께 공차 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 표면 거칠기 | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm |
| 위치 지정 구멍 공차 | -- | +0.1/-0mm | -- | +0.1/-0mm |
| 부싱 슬롯 공차 | -- | +0.05/-0mm | -- | +0.05/-0mm |
| 뒤틀림 정도 | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L&W 크기 공차 | ±1mm | ±1mm | ±1mm | ±1mm |
| 항복 강도 | ≥1175N/mm² | ≥1175N/mm² | ≥1175N/mm² | ≥1175N/mm² |
| 인장강도 | ≥1400N/mm² | ≥1400N/mm² | ≥520N/mm² | ≥520N/mm² |
| 확장성 | ≥5% | ≥5% | ≥5% | ≥5% |
| 경도(HRC) | 50±2HRC | 50±2HRC | 44±2HRC | 44±2HRC |
| 최대 작동 온도 | 400℃ 이하 | 400℃ 이하 | 400℃ 이하 | 400℃ 이하 |
| 병행 | ≤0.03mm | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 대각선 편차 | 1mm | 1mm | 1mm | 1mm |
| 열전도도 @300℃ | ≥25W/MK | ≥25W/MK | ≥18W/MK | ≥18W/MK |
| 평균 열팽창 계수 | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
