상세 정보 |
|||
| 강철 재료: | 듀라420 | 정상 두께 (mm) :: | 1.0, 1.2, 1.5, 1.6, 1.8, 2.0mm |
|---|---|---|---|
| 표면 거칠기 (음): | Ra≤0.15 Rz≤1.5 | 구리 클래드 라미네이트 CCL 라미네이션 스틸 플레이트/프레스 플레이트 (MM의 L * W)의 정상적인 크기 :: | 1910*1270/2210*1270/2220*1270. |
| PCB 라미네이션 스틸 플레이트/프레스 플레이트 (MM의 L*W)의 정상적인 크기 : :: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*112 0/1280*1070/1280*970/1270 | 서비스 수명: | 5-8 년 (참고 : 반복적 인 사용 후 스틸 플레이트가 더 얇아집니다. 플레이트 두께가 1.3mm 미만/1.3-1.6mm 사이의 강판 두께는 변형이나 뒤틀지 않아야합니다.) |
| 강조하다: | 강도 50HRC의 laminated 강철판,10.0-2.0mm 두께의 PCB 프레스 플레이트,MKSP-D420 핀 램 플레이트 |
||
제품 설명

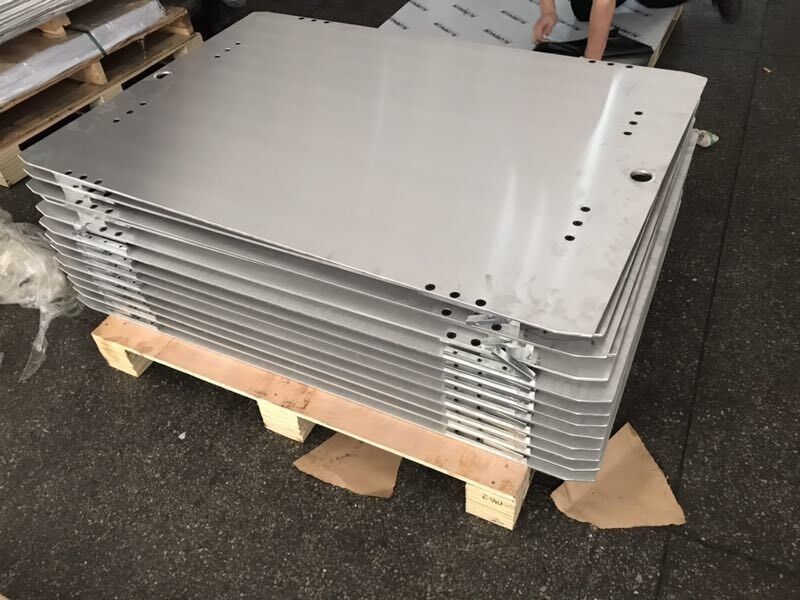

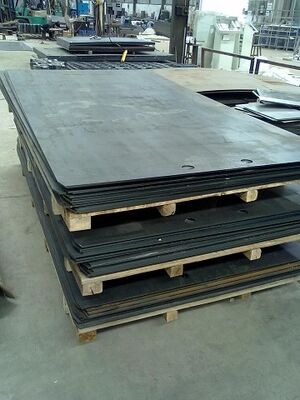

50HRC 경도 1.0-2.0mm 두꺼운 질량/핀램 플레이트 인쇄 회로 기판 PCB/CCL 프레스 플레이트 MKSP-D420
MKSP-D420 PCB/CCL 프레스 플레이트는 PCB 및 구리 클래드 라미네이트 라미네이션 공정에서 안정적인 성능을 발휘하도록 설계된 독일 Dura420 강철 소재를 사용합니다. 이 고정밀 적층 강판은 까다로운 제조 분야에 탁월한 내구성과 정밀도를 제공합니다.
제품특징
- PCB 및 CCL 애플리케이션을 위한 안정적인 라미네이션 성능
- 연장된 서비스 수명으로 고온 변형 최소화
- 에너지 효율성을 위한 우수한 열 전도성 및 열팽창 계수
- 높은 내식성 및 경도 등급
- 다양한 적층강판세탁기와 호환 가능
기술 사양
- 강철 물자:듀라420
- 사용 가능한 두께:1.0, 1.2, 1.5, 1.6, 1.8, 2.0mm
- 서비스 수명:5~8년
- PCB 플레이트 크기(L×W mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- CCL 플레이트 크기(L×W mm):1910×1270, 2210×1270, 2220×1270
사용법 참고:반복해서 사용하면 철판이 얇아집니다. 판 두께가 1.3mm 이하로 낮아진 후에는 계속 사용하지 않는 것이 좋습니다. 두께가 1.3~1.6mm 사이인 플레이트의 경우 변형이나 뒤틀림이 발생하지 않는지 확인하세요.
성능 매개변수
| 매개변수 | 매스램 플레이트 | 핀램 플레이트 |
|---|---|---|
| 두께 | 1.0-2.0mm | 1.0-2.0mm |
| 너비 | ≤1300 | ≤1300 |
| 길이 | ≤2410 | ≤2410 |
| 두께 공차 | ±0.10 | ±0.10 |
| 표면 거칠기 | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| 위치 지정 구멍 공차 | -- | ±0.10 |
| 부싱 슬롯 공차 | -- | +0.10/-0mm |
| 뒤틀림 정도 | ≤3mm/M | ≤3mm/M |
| L/W 크기 공차 | ±1mm | ±1mm |
| 항복 강도 | ≥1175N/mm² | ≥1175N/mm² |
| 인장강도 | ≥1400N/mm² | ≥1400N/mm² |
| 확장성 | ≥5% | ≥5% |
| 경도 HRC | 50HRC±2 | 50HRC±2 |
| 작업 온도 | 400℃ 이하 | 400℃ 이하 |
| 병행 | ≤0.03 | ≤0.03 |
| 대각선 편차 | 1-2mm | 1-2mm |
| 열전도율 | 300℃에서 ≥25W/MK | 300℃에서 ≥25W/MK |
| 평균 열팽창 계수 | 10~12 (10⁻⁶/℃) | 10~12 (10⁻⁶/℃) |
응용

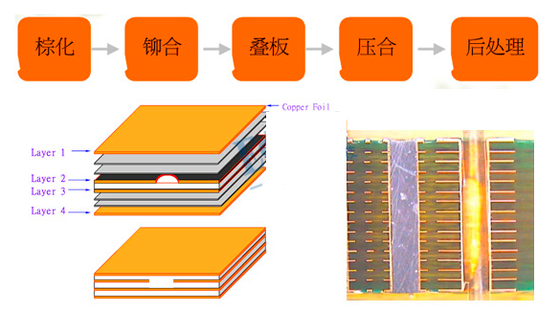

이 PCB 적층 강판은 PCB 적층 강판, PCB 프레스 강판, PCB 파티션 강판, PCB 강철 프레스 플레이트, PCB 미러 강판 또는 PCB 프레스 강판으로도 알려져 있습니다. 이 제품은 인쇄 회로 기판 및 동박 적층판 제조의 고정밀 적층 공정을 위해 특별히 설계되었습니다.
