상세 정보 |
|||
| 주요강종: | 일본어 NAS630(선호), NAS301 | 표면 거칠기: | Ra≤0.15μm, Rz≤1.5μm |
|---|---|---|---|
| 서비스 확장성: | ≥5% | 표준 크기(L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm 등 |
| 품목 이름: | PCB 라미네이션 철판 | 최대 작동 온도: | 1.0~400℃ |
| 강조하다: | PCB 적층 강판,일본 고정밀 NAS 합금 강판,인쇄 회로 기판 핫 프레싱 플레이트 |
||
제품 설명

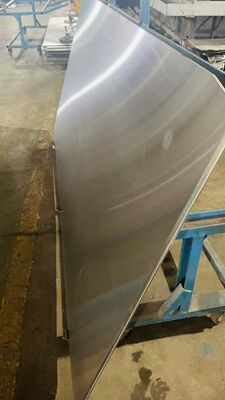

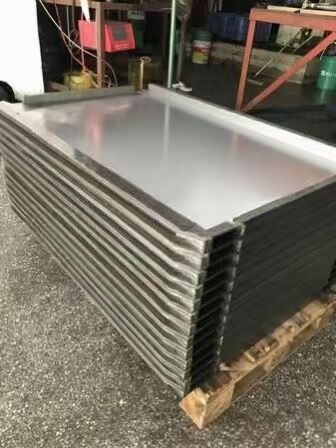

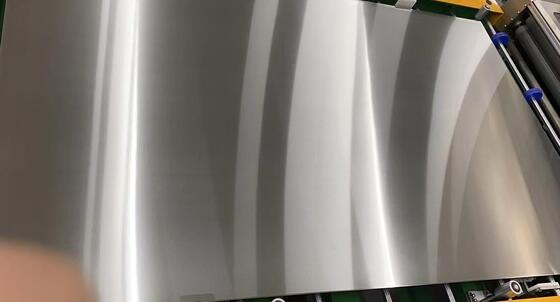

PCB 적층 강판 - 일본 고정밀 NAS 합금강
인쇄 회로 기판(PCB) 핫 프레싱 및 라미네이션 공정용으로 특별히 개발된 전문 고정밀 라미네이션 강판으로, 매우 엄격한 산업 제조 표준을 충족하도록 설계되었습니다.
제품개요
MKSP-PCB-400은 인쇄 회로 기판(PCB) 핫 프레싱 및 라미네이션 공정을 위해 전문적으로 개발된 성숙하고 신뢰할 수 있는 고정밀 라미네이션 강판입니다. 당사는 다년간 PCB 및 CCL 적층부자재 산업에 깊이 관여하여 산업용 PCB 제조의 매우 엄격한 압착 기준을 완벽하게 충족하는 고정밀 적층 및 칸막이 강판 공급을 전문으로 하고 있습니다.
이 제품 시리즈는 고팽창계수 석출 경화강 NAS630 및 NAS301(NAS630이 선호되는 등급)을 포함하여 수입된 일본 NAS 야금 원료를 채택합니다. 첨단 산업용 열처리 기술과 초정밀 연삭기술이 결합된 강판은 초고경도, 초저표면조도, 안정적인 열전도도를 구현합니다.
BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI 및 DIPUER와 같은 주류 PCB 라미네이터 브랜드와 보편적으로 호환되며 PCB 적층판, 프레싱 강판, 칸막이판 및 미러 강판으로 널리 인식되어 전 세계적으로 고수율 및 고품질 PCB 생산을 위한 핵심 정밀 소모품 역할을 합니다.
PCB 란 무엇입니까?
인쇄회로기판(PCB)은 전 세계 전자산업에 있어 기본이자 필수적인 부품이다. 절연 기판에 전도성 동박을 패턴화함으로써 거의 모든 소비자, 산업 및 자동차 전자 장치를 포괄하는 전자 부품에 대한 안정적인 기계적 지지와 정밀한 전기 상호 연결을 제공합니다. PCB 적층 강판의 평탄도, 열 안정성 및 압축 균일성은 완성된 PCB 품질, 회로 안정성 및 생산 일관성을 직접적으로 결정합니다.
기본사양 및 수명
주요 강철 등급:일본어 NAS630(선호), NAS301
기존 두께:1.5mm / 1.6mm / 1.8mm / 2.0mm
서비스 수명:8~10년의 장기 재사용 가능 서비스
사용법 알림:두께가 1.3mm 미만이면 교체하십시오. 1.3~1.6mm 두께의 판재는 변형이 없고 변형이 없고 표준 경도를 유지해야 합니다.
표준 크기(L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
핵심 제품 장점
| 성능 항목 | 제품 장점 |
|---|---|
| 프리미엄 일본 원료 | 고급 열처리 및 정밀 연삭 공정을 통해 제조된 최고급 수입 일본산 NAS630/NAS301 강철을 채택하여 대량 PCB 생산에서 안정적이고 일관된 라미네이션 성능을 보장합니다. |
| 초저온 변형 | 연속적인 고온 프레싱 사이클에서 변형 및 변형을 최소화하여 완성된 PCB 보드의 완벽한 평탄도를 유지하고 제품 수율을 크게 향상시킵니다. |
| 뛰어난 열 성능 | 최적화된 열 전도성과 안정적인 열팽창 계수가 특징으로 PCB 적층 시 균일한 열 분포와 균형 잡힌 압력 전달을 실현합니다. |
| 높은 경도 및 내식성 | 구조적 경도와 내식성이 우수하여 장기간 반복되는 산업 프레싱에 적응하고 전반적인 서비스 수명을 연장합니다. |
| 강력한 장비 호환성 | 원활한 대량 생산 작업을 위해 모든 유형의 산업용 강판 세탁기 및 주류 PCB 핫 프레스 장비와 완벽하게 호환됩니다. |
전체 성능 매개변수 비교(NAS630 / NAS301)
| 기술항목 | NAS630 매스램 플레이트 | NAS630 핀램 플레이트 | NAS301 매스램 플레이트 | NAS301 핀램 플레이트 |
|---|---|---|---|---|
| 두께 범위 | 1.0-2.5mm | 1.0-2.5mm | 1.0-1.8mm | 1.0-1.8mm |
| 최대 너비 | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| 최대 길이 | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| 두께 공차 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 표면 거칠기 | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm |
| 위치 지정 구멍 공차 | -- | +0.1/-0mm | -- | +0.1/-0mm |
| 부싱 슬롯 공차 | -- | +0.05/-0mm | -- | +0.05/-0mm |
| 뒤틀림 정도 | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L&W 크기 공차 | ±1mm | ±1mm | ±1mm | ±1mm |
| 항복 강도 | ≥1175N/mm² | ≥1175N/mm² | ≥1175N/mm² | ≥1175N/mm² |
| 인장강도 | ≥1400N/mm² | ≥1400N/mm² | ≥520N/mm² | ≥520N/mm² |
| 확장성 | ≥5% | ≥5% | ≥5% | ≥5% |
| 경도(HRC) | 50±2HRC | 50±2HRC | 44±2HRC | 44±2HRC |
| 최대 작동 온도 | 400℃ 이하 | 400℃ 이하 | 400℃ 이하 | 400℃ 이하 |
| 병행 | ≤0.03mm | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 대각선 편차 | 1mm | 1mm | 1mm | 1mm |
| 열전도도 @300℃ | ≥25W/MK | ≥25W/MK | ≥18W/MK | ≥18W/MK |
| 평균 열팽창 계수 | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
